國巨車規電流傳感電阻器PA1206系列在電池管理系統（BMS）中的應用

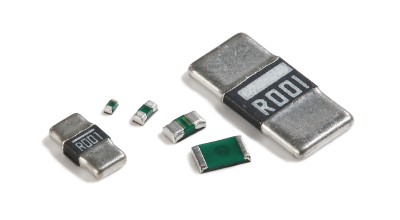

國巨（YAGEO）PA1206系列車規電流傳感電阻器是專為汽車電子系統設計的高性能電阻元件，廣泛應用于電流檢測、電源管理、電機控制等關鍵領域。該系列產品采用先進的半導體工藝制程，具備高精度、低溫度系數、高可靠性和小尺寸等特點，能夠滿足汽車電子系統對高精度、高穩定性和高可靠性的嚴格要求。PA1206系列的具體系列包括PA1206DRE07、PA1206DRE47、PA1206DRE7W、PA1206DRF47、PA1206DRM7W、PA1206FKL07、PA1206FKL47、PA1206FKL67、PA1206FKL7W、PA1206FRE07、PA1206FRE47、PA1206FRE4L等。
今天，南山電子就說一說國巨車規電流傳感電阻器PA1206系列在電池管理系統（BMS）中的應用。
PA1206系列的技術參數
-封裝形式：1206（3216公制），尺寸為3.2mm×1.6mm。
-阻值范圍：0.5mΩ~100mΩ。
-額定功率：1/4W到1.5W。
-容差：提供±0.5%、±1%等多種精度等級。
-溫度系數（TCR）：低至±50ppm/°C。
-工作溫度范圍：-55°C至+170°C。
-電流范圍：部分型號可達70.7A。
在電池管理系統（BMS）中，PA1206系列電阻器主要作為電流檢測電阻（分流電阻）使用，其應用原理和作用如下：
1.工作原理
PA1206系列電阻器通過串聯在電池充放電回路中，利用歐姆定律（\(I=\frac{U}{R}\)）來檢測電流。當電流通過電阻器時，會在其兩端產生與電流成正比的電壓降。通過測量這個電壓降，結合已知的電阻值，可以精確計算出流過電池的電流大小。
2.高精度與穩定性
-低溫度系數：PA1206系列電阻器具有低溫度系數（如±50ppm/°C），能夠在不同溫度條件下保持穩定的電阻值。這對于電池管理系統尤為重要，因為電池在充放電過程中會產生熱量，溫度變化會影響電流檢測的精度。
-高精度：該系列電阻器提供高精度的阻值，如±0.5%或±1%的容差，確保電流檢測的準確性，從而為電池的SOC（剩余電量）和SOH（健康狀態）估算提供可靠數據。
3.應用優勢
-高可靠性：PA1206系列電阻器通過AEC-Q200認證，能夠承受汽車應用中的高溫、高濕和振動等惡劣環境，確保在長期使用中保持穩定的性能。
-小尺寸與高功率：該系列電阻器采用1206封裝，尺寸小但功率密度高，適合緊湊的電池管理系統設計。
-低熱電動勢：其低熱電動勢特性（<1uV）減少了因溫差產生的測量誤差，進一步提高了電流檢測的精度。
4.在BMS中的具體作用
-電流監測：實時監測電池的充放電電流，防止過流、欠流等異常情況，確保電池安全。
-SOC估算：通過精確測量電流，結合電池的電壓和溫度數據，計算電池的剩余電量。
-熱管理：監測電池在充放電過程中的電流變化，為電池的熱管理系統提供數據支持。
5.信號調理與溫度補償
在實際應用中，為了進一步提高電流檢測的精度，通常需要對檢測到的電壓信號進行調理和溫度補償。例如，通過運算放大器放大電壓信號，并使用低通濾波器去除噪聲。同時，結合溫度傳感器對電阻器的溫度進行實時監測，并通過軟件算法進行溫度補償。
| 國巨PA系列電阻器型號推薦 | |||
|---|---|---|---|
| PA1206DRE070R005Z | PA1206FRE4L0R002Z | PA1206DRM7W0R01L | PA1206FRE7W0R008Z |
| PA1206FRF070R03L | PA1206DRE070R007Z | PA1206FKL670U6L | PA1206FRF470R002Z |
| PA1206FRE470R008Z | PA1206DRE7W0R005Z | PA1206FRF7W0R015L | PA1206FRF070R05L |
| PA1206FRE070R001Z | PA1206FRE470R003Z | PA1206FRM470R012L | PA1206FRE7W0R015Z |
| PA1206FRF470R005Z | PA1206FRE470R01Z | PA1206FRE070R01Z | PA1206FRF470R008Z |
| PA1206FKL070U5L | PA1206FRE470R011Z | PA1206FKL7W0U5L | PA1206FRM470R01Z |
| PA1206FRE070R002L | PA1206FRM670R002L | PA1206FRE7W0R003Z | PA1206FRE470R02L |
| PA1206FRF070R009Z | PA1206FRE470R012Z |
PA1206系列電阻器憑借其高精度、低溫度系數和高可靠性等特點，在電池管理系統中發揮了關鍵作用，為電池的安全、高效運行提供了有力保障。
