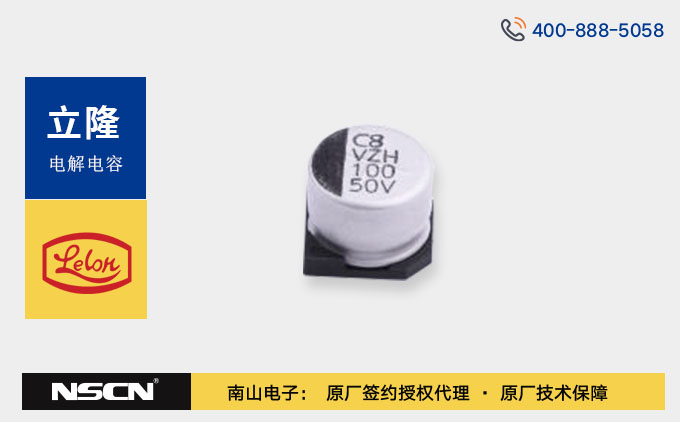

立隆VZH101M系列高性能貼片型鋁電解電容器選型資料
立隆電子作為電子元件領域的創新者，其VZH系列貼片型鋁電解電容器以高可靠性與卓越性能著稱。其中，VZH101M系列聚焦100μF靜電容量規格，結合寬溫工作、長壽命、低阻抗等特性，成為汽車電子、工業設備及消費電子等場景的優選方案。以下是立隆VZH101M系列貼片型鋁電解電容器選型資料：
VZH101M系列產品特性
1.寬溫工作與長壽命設計
工作溫度范圍：-55℃~+105℃，適應極端環境下的穩定運行。
壽命保證：直徑 φD≤6.3mm 型號（如 6.3×5.7mm）壽命達2000 小時，φD≥8mm 型號（如 8×10mm、10×10mm）提升至5000 小時（105℃額定電壓下），滿足長期高負荷應用需求。
2.低阻抗與高紋波電流能力
極低阻抗特性：采用優化電解質配方，100kHz頻率下阻抗最低僅0.09Ω（如 10×10mm 型號），降低能量損耗，提升電路效率。
高紋波電流耐受：紋波電流范圍200mA~553mA（100kHz, 105℃），例如 10×10mm/63V 型號可承受450mA，適配高頻電源濾波場景。
高可靠性與環保合規
3.多重性能保障：
漏電流≤0.01CV或3μA（取較大值），確保低功耗；
耐久性測試后靜電容量變化率≤±30%，損失角正切值≤初始值 300%，滿足嚴苛工況穩定性要求。
行業標準認證：符合RoHS指令（無鉛環保）與AEC-Q200（汽車級可靠性），適用于車載電子、工業控制等高要求領域。
4.高密度貼裝適配性
緊湊尺寸設計：提供6.3×5.7mm至12.5×13.5mm多種規格，支持表面貼裝（SMT）工藝，契合高密度 PCB 布局需求。
型號解析：
以VZH101M1JTR-1010為例：
VZH：系列名，代表貼片型鋁電解電容器；
101：額定靜電容量，101=10×101=100μF（三位數編碼法）；
M：容許誤差 ±20%；
1J：額定電壓，1J=63V（字母對應電壓等級，如 J=63V、K=80V）；
TR：包裝型式（編帶封裝）；
1010：尺寸代碼，對應 φD=10mm，L=10mm。
VZH101M系列應用場景：
汽車電子：適用于車載電源、發動機控制單元（ECU）、ADAS 系統，滿足 AEC-Q200 認證要求，應對振動、高溫等嚴苛環境。
工業設備：高頻開關電源、工控主板、自動化設備的濾波與儲能，支持長壽命、高可靠性需求。
消費電子：筆記本電腦、顯示器、快充電源等，憑借緊湊尺寸與低阻抗特性優化電路性能。
| 型號 | 壽命(h) | 耐壓電壓(V) | 電容值(μF) | 直徑(mm) | 長度(mm) | 紋波電流(mA) | 工作溫度(°C) | 特性 |
|---|---|---|---|---|---|---|---|---|
| VZH101M0JTR-0606 | 2000h | 6.3V | 100μF | 6.3mm | 5.7mm | 230mA | 105°C | Low Imp. |
| VZH101M1ATR-0606 | 2000h | 10V | 100μF | 6.3mm | 5.7mm | 230mA | 105°C | Low Imp. |
| VZH101M1CTR-0606 | 2000h | 16V | 100μF | 6.3mm | 5.7mm | 230mA | 105°C | Low Imp. |
| VZH101M1ETR-0607 | 2000h | 25V | 100μF | 6.3mm | 7.7mm | 280mA | 105°C | Low Imp. |
| VZH101M1ETR-0806 | 2000h | 25V | 100μF | 8mm | 6.5mm | 280mA | 105°C | Low Imp. |
| VZH101M1HTR-0810 | 5000h | 50V | 100μF | 8mm | 10mm | 369mA | 105°C | Low Imp. |
| VZH101M1HTR-1010 | 5000h | 50V | 100μF | 10mm | 10mm | 553mA | 105°C | Low Imp. |
| VZH101M1JTR-1010 | 5000h | 63V | 100μF | 10mm | 10mm | 450mA | 105°C | Low Imp. |
| VZH101M1KTR-1010 | 5000h | 80V | 100μF | 10mm | 10mm | 200mA | 105°C | Low Imp. |
| VZH101M1VTR-0810 | 5000h | 35V | 100μF | 8mm | 10mm | 450mA | 105°C | Low Imp. |
| VZH101M2ATR-1313 | 5000h | 100V | 100μF | 12.5mm | 13.5mm | 450mA | 105°C | Low Imp. |
立隆VZH101M系列憑借寬溫適應性、長壽命、低阻抗及汽車級可靠性，成為工業與消費電子領域的核心元件。其多元化的型號矩陣與高密度貼裝設計，不僅滿足當下復雜電路的性能需求，更以環保合規與高性價比，為工程師提供了高效的選型方案。無論是車載電子的穩定運行，還是工業設備的長期可靠工作，VZH101M系列均展現出卓越的綜合實力，持續推動電子技術的創新與發展。
南山電子是立隆電子（Lelon）授權代理商，歡迎咨詢選立隆VZH101M系列貼片型鋁電解電容器，如需更多產品信息與選型指南，請聯系客服電話400 888 5058或者聯系網站客服。
