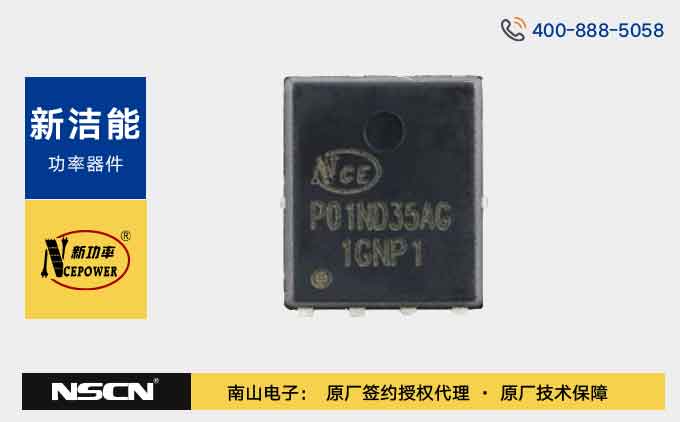

新潔能NCEP01ND35AG在高頻開關電源和同步整流電路中的應用
今天，南山電子介紹一下新潔能NCEP01ND35AG在高頻開關電源和同步整流電路中的應用。
高頻開關電源是一種高效的電源轉換設備，廣泛應用于計算機、通信設備、工業電源等領域。NCEP01ND35AG憑借其低導通電阻和快速開關特性，在高頻開關電源中具有顯著優勢。
高頻開關電源的核心是通過高頻開關器件（如MOSFET）將直流輸入電壓轉換為高頻脈沖電壓，然后通過變壓器進行降壓，最后經過整流濾波輸出穩定的直流電壓。NCEP01ND35AG在高頻開關電源中的主要作用是作為主開關器件，控制高頻脈沖的生成。
同步整流是一種高效的整流技術，通過使用MOSFET代替傳統二極管進行整流，能夠顯著降低整流過程中的電壓降，提高電源的效率。NCEP01ND35AG在同步整流電路中具有顯著優勢。
在傳統的二極管整流電路中，二極管的正向壓降（通常為0.7V左右）會導致較大的功率損耗。同步整流電路通過使用MOSFET代替二極管，利用MOSFET的低導通電阻實現低電壓降整流。在同步整流電路中，MOSFET需要在適當的時刻導通和關斷，以實現整流功能。
NCEP01ND35AG在高頻開關電源和同步整流電路中的優勢
1. 低導通電阻（RDS(ON)）：在高頻開關電源中，MOSFET的導通電阻直接影響電源的轉換效率。NCEP01ND35AG在VGS=10V時，RDS(ON)僅為24mΩ，這意味著在高電流應用中導通損耗極低，能夠顯著提高電源的轉換效率。
2. 快速開關速度：高頻開關電源需要快速切換開關器件以實現高頻脈沖的生成。NCEP01ND35AG的開啟延遲時間（td(on)）僅為6ns，上升時間（tr）為2ns；關閉延遲時間（td(off)）為18ns，下降時間（tf）為2ns，能夠滿足高頻開關電源對開關速度的要求。
3. 低柵極電荷（Qg）：柵極電荷是影響開關損耗的重要因素之一。NCEP01ND35AG的總柵極電荷（Qg）僅為26nC，低柵極電荷有助于減少開關過程中的能量損耗，進一步提高電源的效率。
4. 高耐壓與大電流：漏源電壓（VDS）可達100V，連續漏極電流（ID）為35A，能夠滿足高頻開關電源在高電壓、大電流條件下的工作需求。
應用案例一
在設計一款輸入電壓范圍為9V~18V、輸出電壓為5V、輸出電流為20A的高頻開關電源時，NCEP01ND35AG可以作為主開關器件。通過合適的驅動電路，控制其開關頻率在100kHz以上，能夠實現高效、穩定的電源轉換。其低導通電阻和快速開關特性能夠顯著降低開關損耗，提高電源的轉換效率，同時緊湊的DFN5X6-8L封裝也適合高密度設計。
應用案例二
在設計一款輸入電壓為12V、輸出電壓為5V、輸出電流為30A的同步整流電路時，NCEP01ND35AG可以作為同步整流MOSFET。通過合適的控制電路，確保MOSFET在適當的時刻導通和關斷，能夠實現低電壓降整流。其低導通電阻（24mΩ）能夠顯著降低整流損耗，提高電源的效率。同時，緊湊的DFN5X6-8L封裝也適合高密度設計，能夠滿足現代電源設備對小型化的要求。
NCEP01ND35AG憑借其低導通電阻、快速開關速度、低柵極電荷和高耐壓大電流特性，在高頻開關電源和同步整流電路中具有顯著優勢。在高頻開關電源中，它能夠顯著降低開關損耗，提高電源的轉換效率；在同步整流電路中，它能夠實現低電壓降整流，進一步提高電源的效率。其緊湊的封裝和高可靠性也使其適合現代電源設備對小型化和高性能的要求。
