國產500 mA低壓差穩壓器UTC LM2937替代TLE42754G
英飛凌TLE42754G作為一款經典的5V/500 mA低壓差穩壓器，廣泛應用于車載電子系統。然而，其進口依賴性和潛在供貨波動促使設計者探索國產化替代路徑。國產500mA低壓差穩壓器UTC LM2937憑借其獨特的低壓差特性、寬范圍輸出電容ESR兼容性以及全面的保護功能，成為英飛凌 TLE42754G 的可行替代方案。

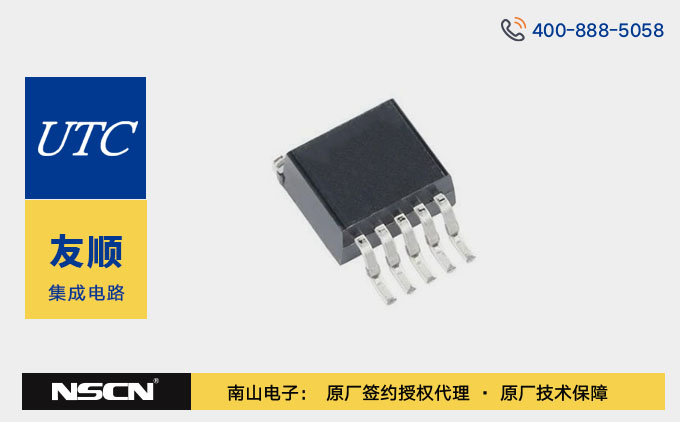

UTC LM2937是一款正電壓調節器，能夠提供高達500mA的負載電流。采用 PNP功率晶體管，具有低壓差電壓特性。當負載電流為500mA時，輸出保持穩定的最小輸入輸出電壓差通常為0.5V（在整個工作溫度范圍內保證最大值為1V）。采用特殊電路，當輸入與輸出電壓差大于3V且滿負載電流為 500mA時，可將靜態電流降至典型的10mA。
UTC LM2937需要一個輸出旁路電容器以保持穩定。與大多數低壓差調節器一樣，該電容器的等效串聯電阻（ESR）仍是關鍵的設計參數，但 LM2937包含特殊補償電路，放寬了ESR要求。UTC LM2937在所有ESR小于3Ω時均保持穩定，所以可以使用低ESR的片式電容器。 UTC LM2937非常適合汽車應用，它能保護自身及任何負載電路免受電池反接、雙電池跨接以及高達+60V/-50V的負載突降瞬態的影響。它還內置了諸如短路保護和熱關斷保護等常見調節器的功能。
LM2937特性：
- 完全適用于 -40℃ 至 +125℃的工作溫度范圍
- 輸出電流超過 500mA
- 在所有工作條件下輸出調整為 5% 的容差
- 全額定負載電流下的典型壓降為 0.5 V
- 寬輸出電容 ESR范圍，高達3Ω
- 反向電池保護
- 內部短路和熱過載保護
- 60V輸入瞬態保護
- 鏡像插入保護
- 內置開/關控制功能
TLE42754G和LM2937參數對比：
| 參數 | TLE42754G（Infineon英飛凌） | LM2937（UTC友順） |
|---|---|---|
| 輸出電壓 | 5V | 5V |
| 最大輸出電流 | 450mA | 500mA |
| 壓差電壓（滿載） | 300mA 時典型 250mV，最大 500mV | 500mA 時典型 0.5V，最大 1V |
| 輸入電壓范圍 | -42V ~ 45V | -50V ~ +60V（含瞬態保護） |
| 輸出電容 ESR 要求 | ≤3Ω | ≤3Ω |
| 工作溫度范圍 | -40℃ ~ 150℃ | -40℃ ~ +125℃ |
| 封裝形式 | TO-263-5 | TO-263-5 |
從參數對比看，LM2937 與英飛凌 TLE42754G 輸出電壓均為 5V，封裝形式一致（TO - 263 - 5），輸出電容 ESR 要求相同（≤3Ω），硬件適配性有基礎。雖然兩者在最大輸出電流、壓差電壓、輸入電壓范圍及工作溫度范圍等參數上有差異，但這些差異在實際應用中可結合具體負載電流需求、輸入電源特性及工作環境溫度等因素綜合評估與設計，LM2937 能夠滿足TLE42754G 應用場景的需求，是 TLE42754G 可行的替代方案。
LM2937應用框圖：
用.png)
南山電子是UTC友順公司授權代理商，歡迎咨詢選購友順LM2937，如需產品詳情、選型指導或樣品申請，請聯系網站客服。
